Partes de un incendio forestal

Posted on por

La siguiente es la denominación típica para las partes que componen un incendio forestal y que se evidencian en esta imagen satelital de un gran incendio en California ocurrido en 2018. Clic sobre la escena para ampliar

Incendio Camp Fire ocurrido en California. Imagen Landsat 8 RGB 764 de noviembre 8 de 2018.
@rodolfranko

Partes típicas de un Incendio Forestal 🌳 🔥🔥🔥 #incendioforestal #incendiosforestales #incendio #fuego #forestal

♬ Fire Fighter – EXJUNE

Reconocer las partes que integran un incendio forestal es fundamental en el lenguaje usado para describir el evento, en la planificación de su control y en las acciones operativas en campo. Esta es la relación de componentes:

Origen: punto inicial donde inició la conflagración. Se reconoce por ser generalmente la primera área en agotar su combustible. El origen se confirma con escenas multitemporales, reporte de las autoridades de control y testimonios de campo. De acuerdo al comportamiento del incendio puede estar en un extremo desde donde progresa hacia un costado según el viento y topografía o podría estar al interior del área quemada si se propagó radialmente.

Cabeza o frente: parte frontal o de mayor avance del incendio y donde generalmente la temperatura y velocidad de propagación es mayor.

Cola: zona opuesta al frente del incendio y en lenta combustión próxima al origen.

Flancos derecho e izquierdo: laterales del incendio en relación al eje y dirección de la conflagración. La propagación allí es más lenta que en el frente, pero con menor intensidad que en la cola.

Borde o perímetro: línea que delimita el área del incendio.

Lenguas o dedos: pequeñas salientes en la forma del incendio, generalmente alargadas según condiciones del terreno y con potencial de convertirse en frentes nuevos del evento.

Bolsas o entrantes: áreas donde el incendio no logra avanzar a la misma velocidad del resto por las condiciones que allí se presentan. Pueden estar asociadas a las lenguas de la conflagración.

Islas: polígonos al interior del incendio donde aún hay combustible sin consumir.

Focos secundarios: incendios por fuera del perímetro y generalmente cercanos al frente. Se producen por incandescencias que se esparcen por el viento desde el incendio principal y generan nuevos fuegos.

Estelas de humo: corrientes de humo y cenizas derivadas del incendio en dirección del viento predominante. Es el primer elemento de reconocimiento a la distancia en campo. La densidad, color, sentido y altura de la columna de humo son indicativos importantes sobre el estado y evolución del incendio.

Ver también el siguiente post relacionado con las combinaciones óptimas para distinguir el área activa de un incendio forestal:

Los incendios en California bajo los ojos de LANDSAT y SENTINEL

Post preparado por
Rodolfo Franco
Ingeniero Forestal, Especialista SIG
Docente Universidad Distrital Francisco José de Caldas
Bogotá, Colombia
https://mixdyr.wordpress.com

Última modificación agosto 1 de 2021

Volver a Más Post en Percepción Remota

Volver a Índice Percepción Remota

Modelo orientado a objetos en SIG

Posted on por

El siguiente documento describe otro de los modelos conceptuales más comunes en el diseño de bases de datos geográficas, el modelo orientado a objetos.

Modelación Orientada a Objetos en Sistemas de Información GeográficaDescarga

Modelo lógico o diccionario de datos

Posted on por

El segundo paso en el diseño de un Sistema de Información Geográfica consiste en proponer la estructura que tendrán las tablas. A esto se le conoce como Modelo Lógico o Diccionario de datos y se refiere a una descripción detallada de cada uno de los campos en las tablas que tendrá la base de datos del sistema. En el siguiente documento se explican cada uno de los ítems en la formulación del diccionario de datos:

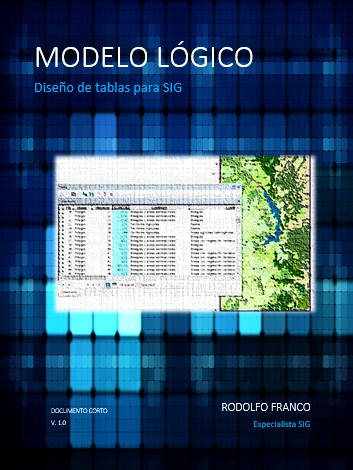

DISEÑO TABLAS
PARA SIG
Descarga

Volver a índice Unidad II

Modelo conceptual Entidad-Relación

Posted on por

El siguiente documento describe uno de los modelos conceptuales más comunes en el diseño de bases de datos geográficas.

Modelo ER en SIGDescarga

Multitemporal Humedales de Bogotá

Posted on por

En la ciudad de Bogotá existen 15 humedales oficialmente reconocidos. Sin embargo, hay muchos más cuerpos de agua en áreas de parques, colegios, universidades, clubes, entre otros. En el siguiente mapa on-line se puede ver la ubicación de los humedales declarados.

A lo largo de los años estas áreas han sufrido algunos evidentes tales como la aparición de nuevas construcciones en sus alrededores, la pérdida de vegetación, pero también la aparición de nueva cobertura vegetal y la recuperación de algunas áreas por parte de las autoridades ambientales.

En el siguiente video se pueden apreciar ejemplos de los cambios en los humedales a partir de ortomosaicos disponibles en el visor de la Infraestructura de datos espaciales del Distrito Capital, IDECA y del visor ambiental de la Secretaría Distrital de Ambiente, SDA.  Las imágenes corresponden a los años 2004 y 2017.

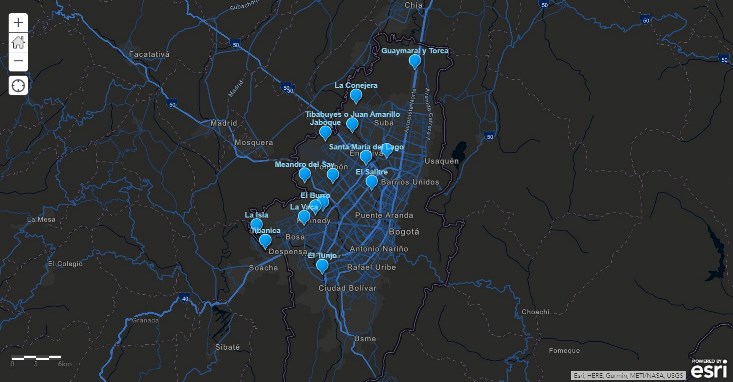

En seguida se puede interactuar con las imágenes de cada humedal para hacer una comparación temporal en cortina. Clic en cada miniatura para acceder.

HUMEDALES GUAYMARAL Y TORCA:

HUMEDAL TIBANICA:

HUMEDAL TIBABUYES O JUAN AMARILLO:

HUMEDAL TECHO:

HUMEDAL SANTA MARÍA DEL LAGO:

HUMEDAL MEANDRO DEL SAY:

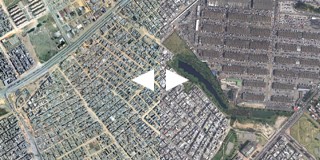

HUMEDAL LA VACA:

HUMEDAL LA ISLA:

HUMEDAL LA CONEJERA:

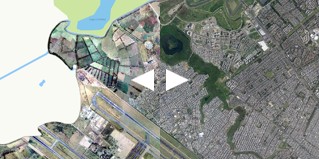

HUMEDAL JABOQUE:

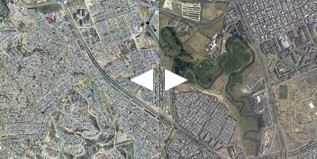

HUMEDAL EL TUNJO:

HUMEDAL EL SALITRE:

HUMEDAL EL BURRO:

HUMEDAL CÓRDOBA:

HUMEDAL CAPELLANÍA:

ENLACES EXTERNOS RECOMENDADOS

Post preparado por
Rodolfo Franco
Especialista SIG
Docente Universidad Distrital
Bogotá, Colombia
https://mixdyr.wordpress.com

Última actualización: febrero 2 de 2020

Volver a Multitemporales

Cuadrícula Sentinel

Posted on por

El catálogo de escenas de nivel 1C y 2A de la serie de satélites Sentinel 2 utiliza una cuadrícula mundial en gránulos o tiles de 100×100 km2 por unidad. Esta grilla se puede descargar en versión KML en el siguiente enlace: https://sentinel.esa.int/web/sentinel/missions/sentinel-2/data-products

Para el territorio colombiano las escenas Sentinel comprenden 271 tiles que hacen parte de las zonas 16 a 19 de la codificación UTM. La siguiente imagen muestra el cubrimiento Sentinel para el país:

Cuadrícula Sentinel para Colombia, este mapa se puede consultar en ArcGis Online en https://arcg.is/XmSrm

La cuadrícula Sentinel para Colombia en Shapefile se puede descargar AQUÍ:

La versión en formato Layer Package se puede descargar AQUÍ:

Ver más en
DESCARGAS SATELITALES

Post por Rodolfo Franco, Especialista SIG

Descargar imágenes satelitales con TERRA INCOGNITA

Posted on por

 Descargar imágenes de Google Maps y otros por TERRA INCOGNITA

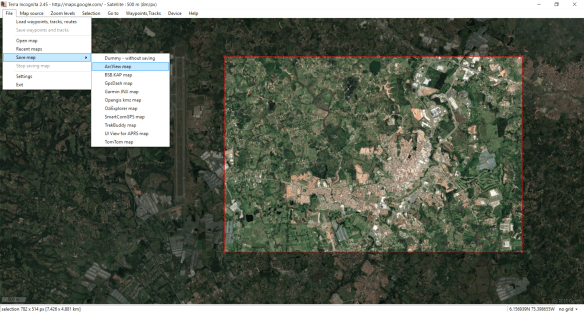

TERRA INCOGNITA es otro conocido software libre que permite la captura de imágenes de plataformas como Google Maps, Bing Maps, OpenStreetMap y otras, en alta resolución y además georreferenciadas. En el siguiente video se puede ver un ejemplo de como bajar una de esas imágenes y luego subirla a ARCGIS:

Conozca más de descargas satelitales en

https://mixdyr.wordpress.com/p-remota/descargas-satelitales/



Quienes son los primeros del mundo en entrar en un nuevo día?

Posted on por

Desde 1884 en Conferencia de Meridiano Internacional celebrada en Washington se adoptó la Línea Internacional del Cambio de Fecha (IDL, International Date Line) como la referencia diferenciar la fecha entre los hemisferios a ambos lados de la misma.  La IDL es una línea imaginaria que coincide en buena parte con el meridiano 180° y cruza la mitad del Océano Pacífico. Esto fue una iniciativa del ingeniero canadiense de origen escocés Sandford Fleming (1827-1915) a quien también se le debe el uso de las zonas horarias y el tiempo universal (UT).

Nuestro planeta gira sobre su eje hacia el oriente, es decir, de izquierda a derecha. Definida la Línea Internacional del Cambio de Fecha se tiene entonces que a partir de esta línea y girando hacia el oriente van entrando todas las naciones en un nuevo día cada vez.

De esta forma, los primeros en estrenar nueva fecha son unas islas de la nación de Kiribati, luego los territorios a su izquierda como por ejemplo Nueva Zelanda, Australia, el continente asiático, etc y así sucesivamente hasta dar la vuelta siendo las islas de Samoa Americana los últimos.

Este fenómeno ocurre «cada día» pero es más evidente para el ciudadano común cuando llega el año nuevo. Mientras en América aún podrían faltar varias horas para el cambio, para ese momento ya varios países del Pacífico ya celebran el año nuevo. En otra palabras, entre más cercano este una nación al costado izquierdo de la línea de cambio de fecha más «adelante» en la hora/calendario.

Como ejemplo, se aprecia en la siguiente imagen lo que sucede justo cuando llega el primero de enero: aquellos al lado derecho de la línea aún están en el 31 de diciembre mientras los que están a mano izquierda han cambiado de fecha.

La IDL no es un mandato internacional y tiene un zig-zag que va conforme cada país de este sector del mundo decide a que lado de la línea pertenecer. El cambio más reciente de la IDL ocurrió a fines de 2011 cuando la parte de la línea que pasaba por Samoa y Samoa Americana se ajustó separando ambos territorios en fechas distintas. Como curiosidad, si estamos en Samoa el primero de enero y viajamos hacia el oriente a Samoa Americana se retrocede por convención un día y se podrá celebrar otra vez año nuevo!

KIRITIMATI (ISLA NAVIDAD), LOS PRIMEROS EN CELEBRAR AÑO NUEVO

Tal como se ha comentado, la República de Kiribati es la primera nación en entrar en un nuevo día cada vez. Este país está conformado por varias decenas de atolones coralinos y una isla volcánica, tierras emergidas que se dispersan en un área de más de tres millones de kilómetros cuadrados. Entre estas islas está Kiritimati y es considerada la primera zona poblada del mundo en celebrar año nuevo.

«Kiritimati» es la palabra equivalente a «Navidad» en el idioma Kiribati, es el atolón más extenso del mundo con un área de 388 km cuadrados y unos 150 km de perímetro. De acuerdo con su censo para 2015 tenía unos 6447 habitantes distribuidos en unas pocas villas siendo Tabwakea la mayor poblada. Entre los cambios que ha tenido la Línea Internacional del Cambio de Fecha está que en 1995 se dejó a Kiritimati al lado oeste de la misma, desde entonces sus habitantes son los primeros en el mundo en gritar «Happy new year!» o cómo se diga en el idioma Kiribati.

La isla hoy en día es un santuario de vida silvestre, pero durante la segunda guerra mundial fue una zona ocupada por los aliados. A fines de los años 50’s e inicio de los 60’s sirvió para varias pruebas de armas nucleares de Inglaterra y Estados Unidos.

Post por:
Rodolfo Franco
Especialista SIG
https://rodolfofrancoweb.com

LA ISLA DE LA TRIBU SENTINEL, DESDE EL SATÉLITE SENTINEL

Posted on por

En el Golfo de Bengala, al oriente de la India, existe una isla donde habita la tribu Sentinel, una de las más aisladas y agresivas del mundo. Para protegerla se impide el acceso al territorio de esta comunidad que vive aún al estilo protoneolítico, como cazadores y recolectores. La prohibición para llegar hasta allí no es un asunto simple, un foráneo no solo pone en riesgo su vida sino que, si porta alguna enfermedad de fácil contagio, puede acabar con todos los indígenas.

En noviembre 16 de 2018 un joven misionero norteamericano, John Allen Chau, ignoró las advertencias y murió víctima de las flechas de quienes habitan la isla Sentinel del Norte. Las autoridades han informado que el cuerpo no será recuperado.

Localización de la Isla Sentinel del Norte

Creo que pocos conocíamos de la existencia de esta tribu y de esta isla.
Bueno, ya que no podemos visitarla, les comparto a continuación algunas escenas capturadas desde el espacio de esta área emergida que tiene apenas 72 km². Decidí que fueran imágenes de un satélite que, curiosamente, tiene el mismo nombre de la tribu. Se trata en este caso de algunas escenas del sensor Sentinel 2 de la Agencia Espacial Europea ESA, tomadas el 22 de noviembre de 2018, cuatro días después del suceso mencionado.

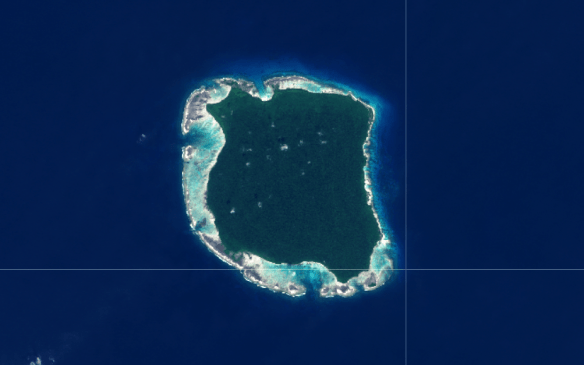

Escena en color verdadero por SENTINEL 2 en RGB 432 (Fuente ESA)

En la escena de color natural (RGB 4-3-2) se puede apreciar que la isla casi en su totalidad es un bosque muy denso. La foresta se ha mantenido así durante siglos y el hecho de que la tribu no practica la agricultura es un factor que incide notablemente en esta condición. Esto lo aprecia el sensor Sentinel pero también se puede evidenciar si hacemos un acercamiento con la alta resolución que puede brindar el satélite Worldview 4 de Digital Globe como se ve enseguida:

Densa jungla de la isla vista por Worldwiew 4 (Fuente Digital Globe)

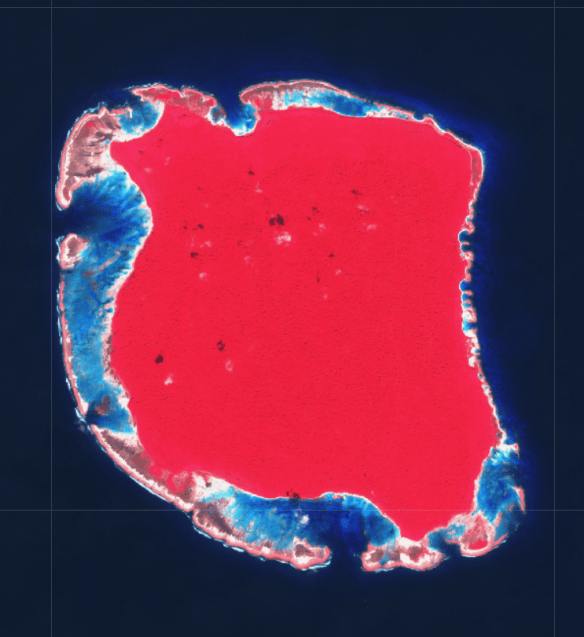

Escena en falso color infrarrojo por SENTINEL 2 en RGB 843 (Fuente ESA)

En la escena de falso color infrarrojo (RGB 8-4-3) se deduce que se trata de una masa forestal en buen estado visible en la composición con una gran área roja. También en esta imagen se pueden apreciar las formaciones coralinas y rocosas en el perímetro de la isla.

Escena en otro falso color de infrarrojo por SENTINEL 2 en RGB 12-11-4 (Fuente ESA)

En la composición RGB 12-11-4 se pueden reconocer diferencias en la cobertura forestal que no se distinguen en la composición anterior.

Escena SWIR de SENTINEL 2 en RGB 12-8A-4 (Fuente ESA)

En la escena de infrarrojo de onda corta SWIR (RGB 12, 8A, 4) se facilita la distinción de las zonas rocosas y de arrecifes. A propósito, buena parte de estas formaciones  coralinas al occidente y sur de la isla emergieron como consecuencia del tsunami de diciembre del 2004. La isla fue una de las muchas zonas que cambiaron notoriamente su aspecto debido a esta catástrofe y así lo evidencia el siguiente par de imágenes del viejo sensor Landsat 7 tomadas cinco años antes y cinco después del evento y en composición RGB 753:

Escenas Landsat 7 RGB 753 de febrero 2000 (izquierda) y 2009 (derecha), cinco años antes y cinco después del tsunami del 2004 (Fuente USGS)

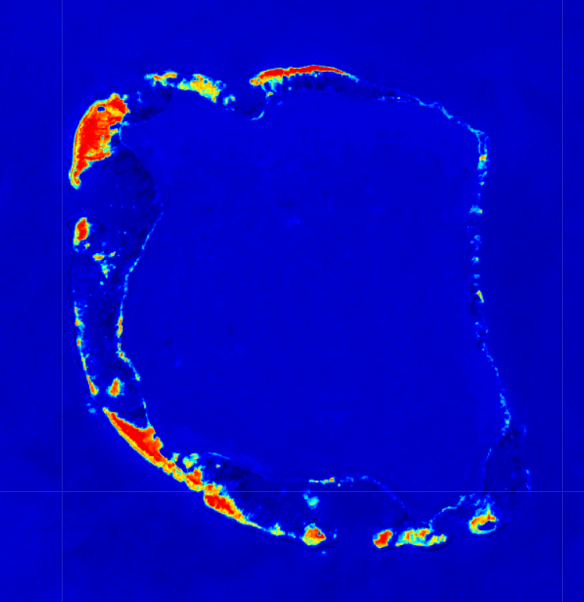

Escena NDMI de SENTINEL 2 (Fuente ESA)
