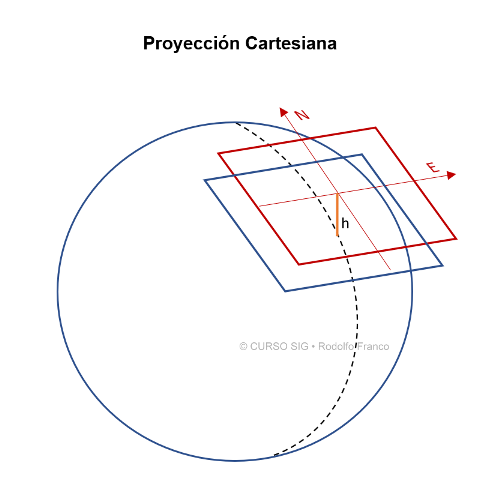

Los planos urbanos emplean cartografías de gran escala desde 1:5000 y superiores a partir de una proyección cartesiana, ésta tiene lugar sobre en un plano elevado a una altura media de la ciudad que es paralelo a un plano tangente al elipsoide en un punto de origen. El eje de las Nortes corresponderá al meridiano proyectado que pasa por ese punto. Cada ciudad tiene entonces un origen y altura media sobre la cual se define su sistema de coordenadas cartesianas.
Un ejemplo de sistema coordenado urbano es el de la ciudad de Bogotá conocido como el Plano Cartesiano IGAC para Bogotá o MAGNA Bogotá DC 2005, que se emplea para la cartografía distrital. Se le denomina con las iniciales MAGNA en tanto usa datum MAGNA-SIRGAS. Antes de 2005 la capital manejaba el sistema cartesiano Bogotá ciudad Bogotá, que empleaba el esferoide Hayford Internacional 1924.

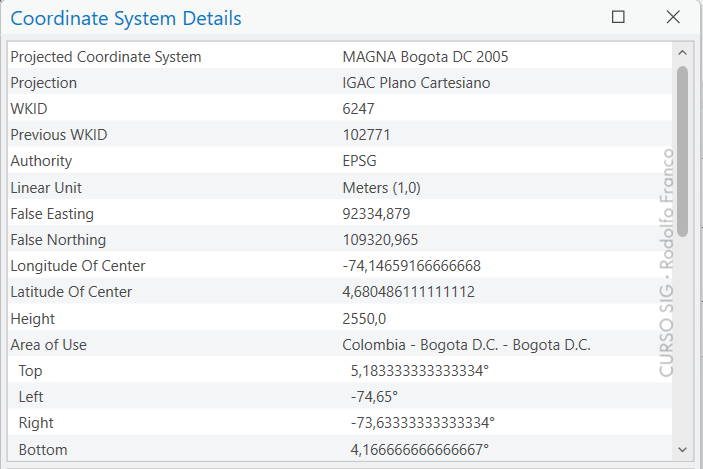

El sistema MAGNA Bogotá DC 2005, tiene origen en un punto virtual en Fontibón en un plano con una altura media de 2550 msnm.

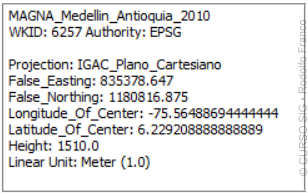

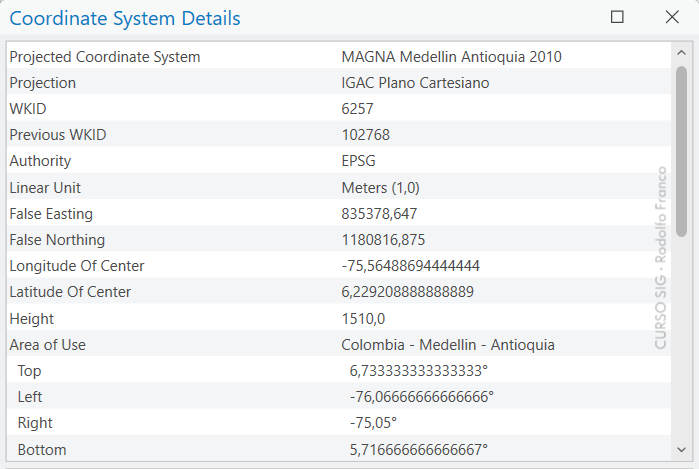

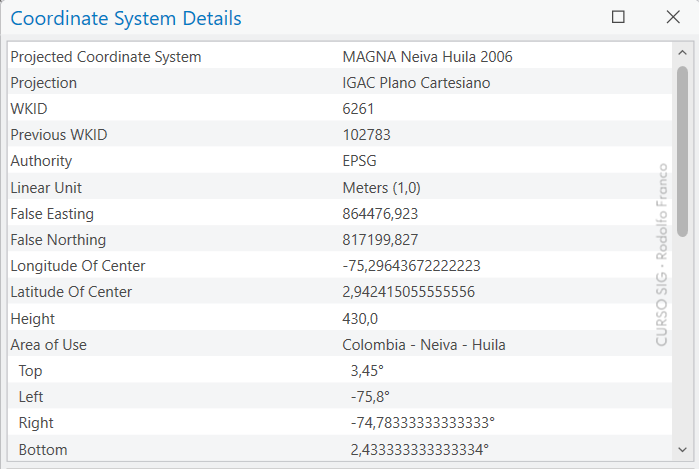

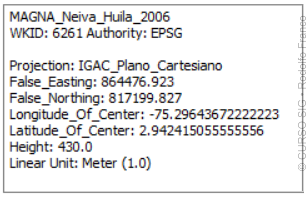

Y así como ocurre para el Distrito Capital, otras ciudades tienen sus propios parámetros cartesianos, estos son otros ejemplos:

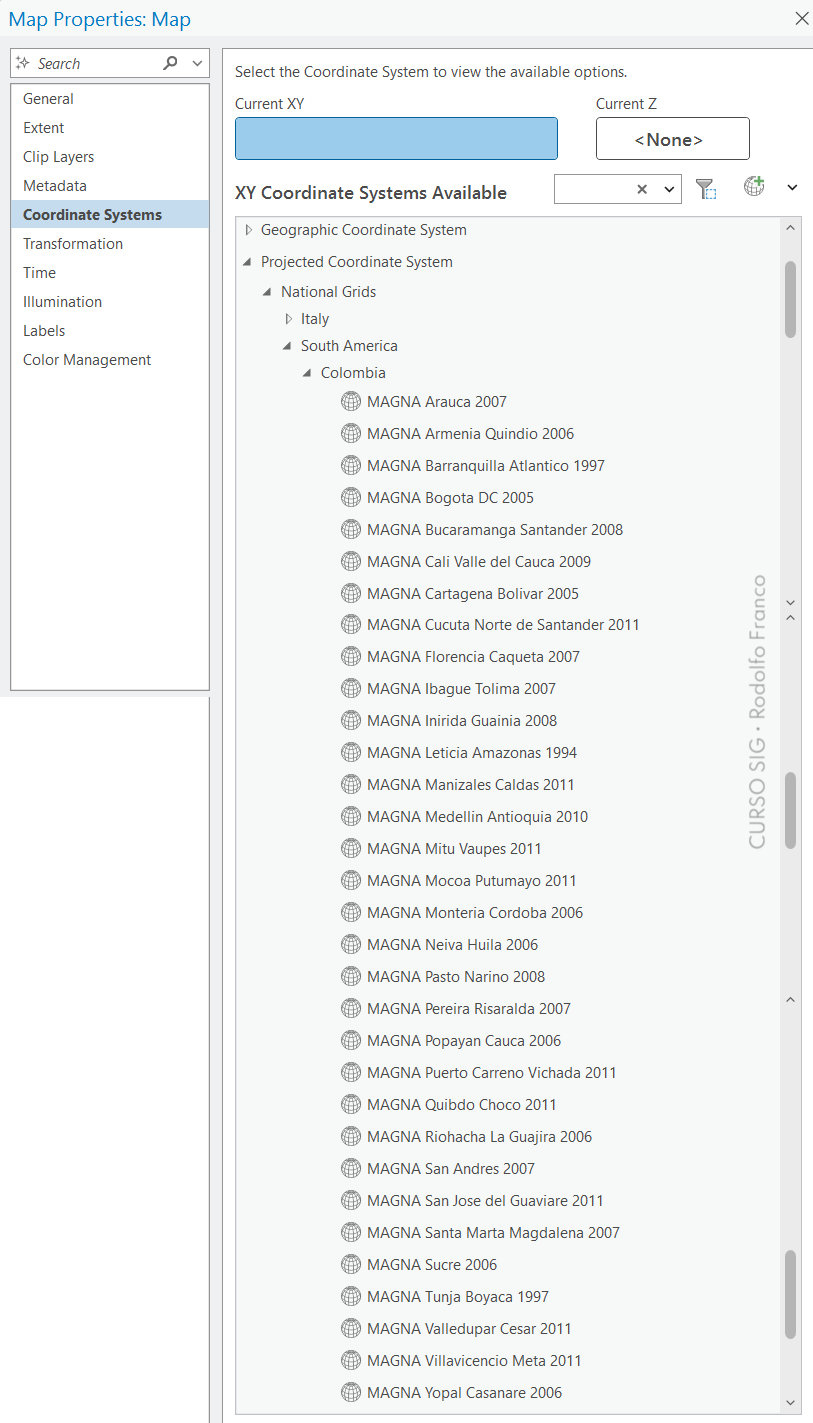

La siguiente es la ruta en ARCGIS para sistemas coordenados urbanos en Colombia:
