SISTEMA VERTICAL DE REFERENCIA Y DATUM VERTICAL
Disponer de un sistema vertical de referencia, es decir, de alturas, es útil en muchos proyectos de ingeniería, planificación territorial, gestión del riesgo de desastres, obras de infraestructura, catastro multipropósito, geodinámica y otras diversas disciplinas y áreas de investigación.
Un sistema vertical de referencia se basa en lo que se denomina un Datum Vertical o superficie de referencia para alturas. La mayoría de los sistemas de coordenadas verticales se asocian a una superficie de gravedad (geoide) más que a una superficie de elipsoide.
Un sistema de coordenadas vertical de superficie de gravedad define su punto cero a partir del nivel medio del mar en el área o a partir de un punto de referencia. Para Colombia, el sistema de coordenadas vertical se define sobre el llamado Datum Buenaventura, que toma el nivel medio del mar medido con un mareógrafo ubicado en Buenaventura como origen de referencia de las alturas en el territorio nacional.
El Instituto Geográfico Agustín Codazzi ha establecido la Red de Control Vertical de precisión que consiste en una serie de más de 25 mil vértices con altura nivelada de precisión y referida al Datum Buenaventura. La red se ha implementado a lo largo de varias carreteras nacionales de acuerdo a los estándares del Interamerican Geodetic Service, IAGS. La red comprende una clasificación de precisión que va desde orden I (menor o igual a 2 mm por la raíz cuadrada de la distancia de la sección en km) hasta orden V (menor a 0,100m).
La red de control vertical de precisión se puede descargar en Colombia en Mapas aquí
IHRF
A nivel mundial se define un Sistema de Referencia Internacional de Alturas (International Height Reference System, IHRS) que está asociado a su vez a un Marco de Referencia Internacional de Alturas (International Heigh Reference Frame, IHRF). Este marco es establecido desde la materialización y realización de estaciones seleccionadas.
El IGAC viene aportando en la implementación de estaciones IHRF seleccionadas en un ejercicio que comprende mediciones de aceleración gravitacional en campo, ayuda de modelos matemáticos y softwares como GRAVDATA, GRAVNETG e Infinite.
Red Hidrológica de Referencia Vertical

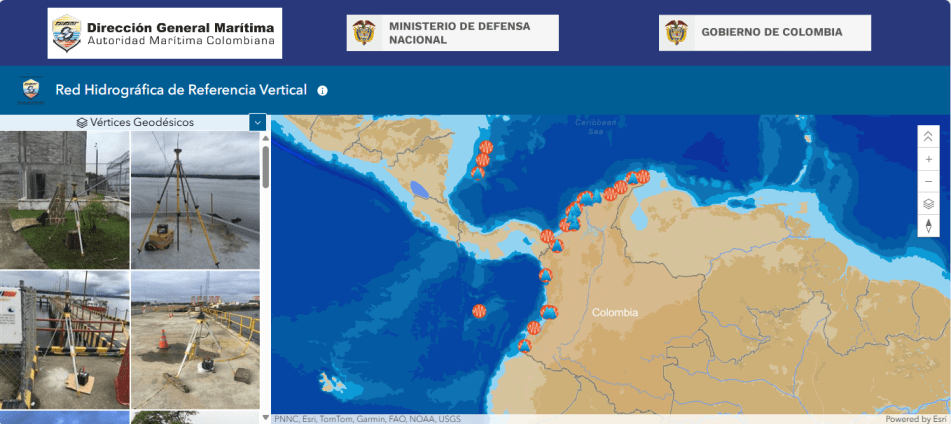

También para el país existe la Red Hidrográfica de Referencia Vertical que es implementada por la Dirección General Marítima, DIMAR. La red comprende 95 vértices geodésicos de DIMAR establecidos conforme estándares del IGAC y recomendaciones de la Organización Hidrográfica Internacional, OHI. Integran también la información de la red los mareógrafos instalados en ambas costas del país y las superficies hidrográficas que ha medido la institución. En la web de la DIMAR, además de otros recursos relacionados, también está disponible un Geovisor de la Red
