🌐 Sistema UTM

El sistema UTM o Universal Transverse Mercator es un sistema de coordenadas proyectadas que surge de una proyección cilíndrica normal transversa mercator desde el esferoide WGS84 y cuyas unidades se expresan en metros.

Como se ve en la siguiente imagen el sistema UTM divide al mundo en 60 husos de 6° de longitud denotados del 1 al 60 y en 20 bandas verticales de 8° de latitud denotadas de la C a la X (excluyendo la I y la O por su parecido a los números 1 y 0 y sin la letra Ñ). De la N a la X son zona Norte y de la C a la M son zona Sur. La denominación de cada celda va en función al huso y la banda, por ejemplo 17M.

Cuadrícula UTM, clic en la imagen para ampliar

Se puede consultar las zonas con detalle ingresando al siguiente webmap app:

Webmap app de la cuadrícula UTM, clic en la imagen para ingresar

Aunque para Colombia se usa el sistema proyectado CTM12 u Origen Nacional y no es común el manejo de coordenadas UTM, a veces hay información satelital y de fuentes internacionales que viene en este formato y es importante reconocer las celdas de la cuadrícula que cubren el territorio nacional en dicho sistema:

Hay dos notaciones en UTM, una para el sistema de coordenadas como tal y otra para los valores de coordenadas de un punto.

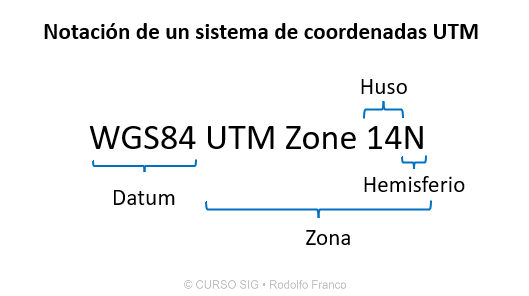

La notación para un sistema de coordenadas UTM comprende dos elementos: el datum (por ejemplo WGS84, Bogotá 1975, etc) y la zona, conformada por el huso (por ejemplo 14) y el hemisferio (N -Norte, S -Sur).

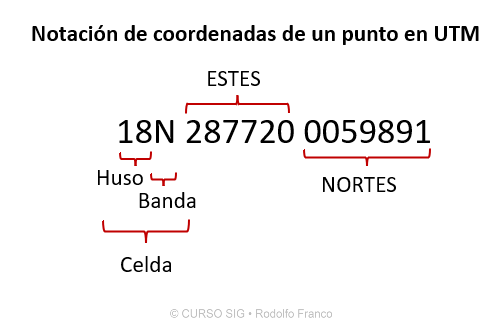

Por otra parte, la notación de valores de coordenadas de un punto en el sistema UTM comprende los siguientes componentes: la celda, que corresponde al huso y la banda, un grupo de dígitos que corresponde a las Estes y el último grupo a las Nortes.

Cuando se tienen coordenadas de un punto, además de los valores anteriores se debe considerar en qué sistema de coordenadas UTM se encuentra proyectado el punto según la zona, por ejemplo WGS84 UTM Zone 14N, WGS84 UTM Zone 18N, WGS84 UTM Zone 17S, etc.

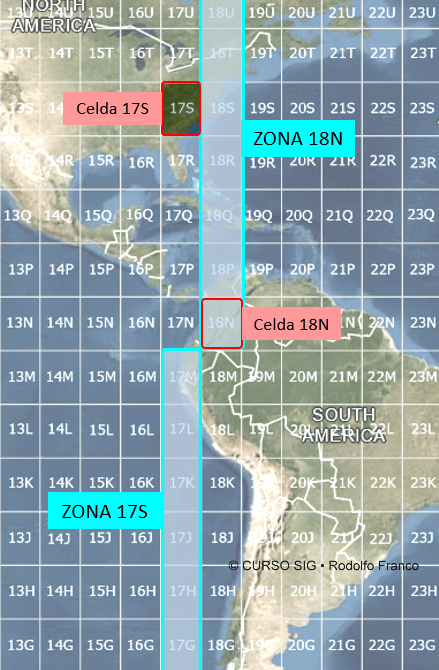

No se debe confundir el huso-hemisferio de una zona con el huso-banda de una celda cuando aparecen las letras N y S, por ejemplo, es diferente el término 17S referido a la zona (huso 17 hemisferio Sur) a 17S de celda (huso 17 banda S). En el primer caso hace referencia a toda la faja al sur del ecuador en el huso 17, mientras que el segundo hace referencia al recuadro 17S que es en Norteamérica.

Hay algunos pocos casos donde hay coincidencia del nombre de una celda con su zona, por ejemplo la celda 18N hace parte de la zona 18N pero la primera N se refiere a la banda mientras que la última N refiere a hemisferio Norte.

En la siguiente lámina se puede apreciar cómo convertir una tabla con coordenadas UTM a capa de puntos en ArcGis Pro (clic en la imagen para ampliar y descargar en PDF):

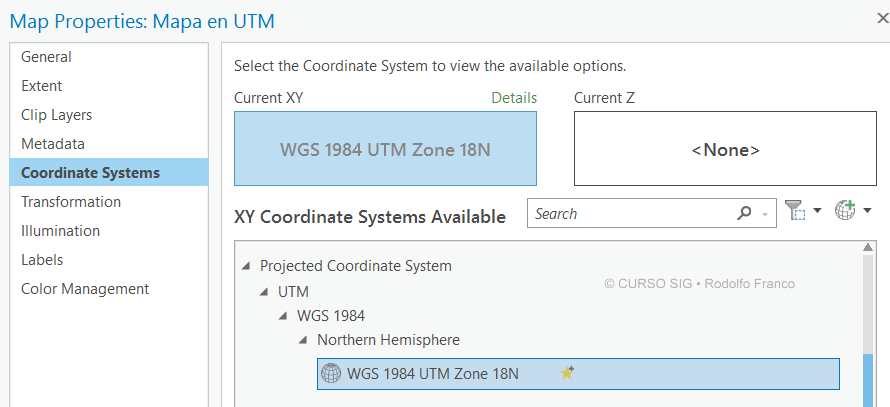

En cuanto a la selección de un sistema de coordenadas UTM en ArcGIS Pro, la siguiente imagen muestra un ejemplo de la ruta para un sistema UTM con datum WGS1984 y cierta zona específica en el hemisferio norte.
