Las siguientes son las principales simbologías utilizadas en Sistemas de Información Geográfica. Se ilustran luego con ejemplos en ArcGIS Pro y ArcGIS Online:
- Simbología Single Symbol
- Simbología Unique Values
- Simbología Color Graduado
- Simbología Colores Bivariantes
- Simbología Colores sin clasificar
- Simbología Dot Density
- Simbología Mapa de Calor
- Simbología Charts
- Simbología Símbolo Graduado
- Simbología Símbolos proporcionales
- Agregación Clustering
- Agregación Binning
SIMBOLOGÍA SINGLE SYMBOL (SÍMBOLO ÚNICO)
Es la simbología más simple, en esta simbología todos los objetos de una capa se representan con el mismo símbolo, independiente de sus atributos. También se le conoce como aquella simbología para mostrar solo ubicación
Ejemplos en ArcGis Pro:
Ejemplos en ArcGis Online:
SIMBOLOGÍA UNIQUE VALUES (POR CATEGORÍAS)
En la simbología unique values o valores únicos cada elemento de una capa tendrá un color distinto si tiene un nombre, tipo o categoría distinta en su tabla de atributos.
Ejemplo de ArcGis Pro:
Ejemplos en ArcGis Online:
SIMBOLOGÍA COLOR GRADUADO
La simbología color graduado, como su nombre lo indica, representa las figuras de una capa con un color que gradúa su intensidad según un atributo numérico de la tabla de atributos.
Ejemplo en ArcGis Pro:
Ejemplos en ArcGis Online:

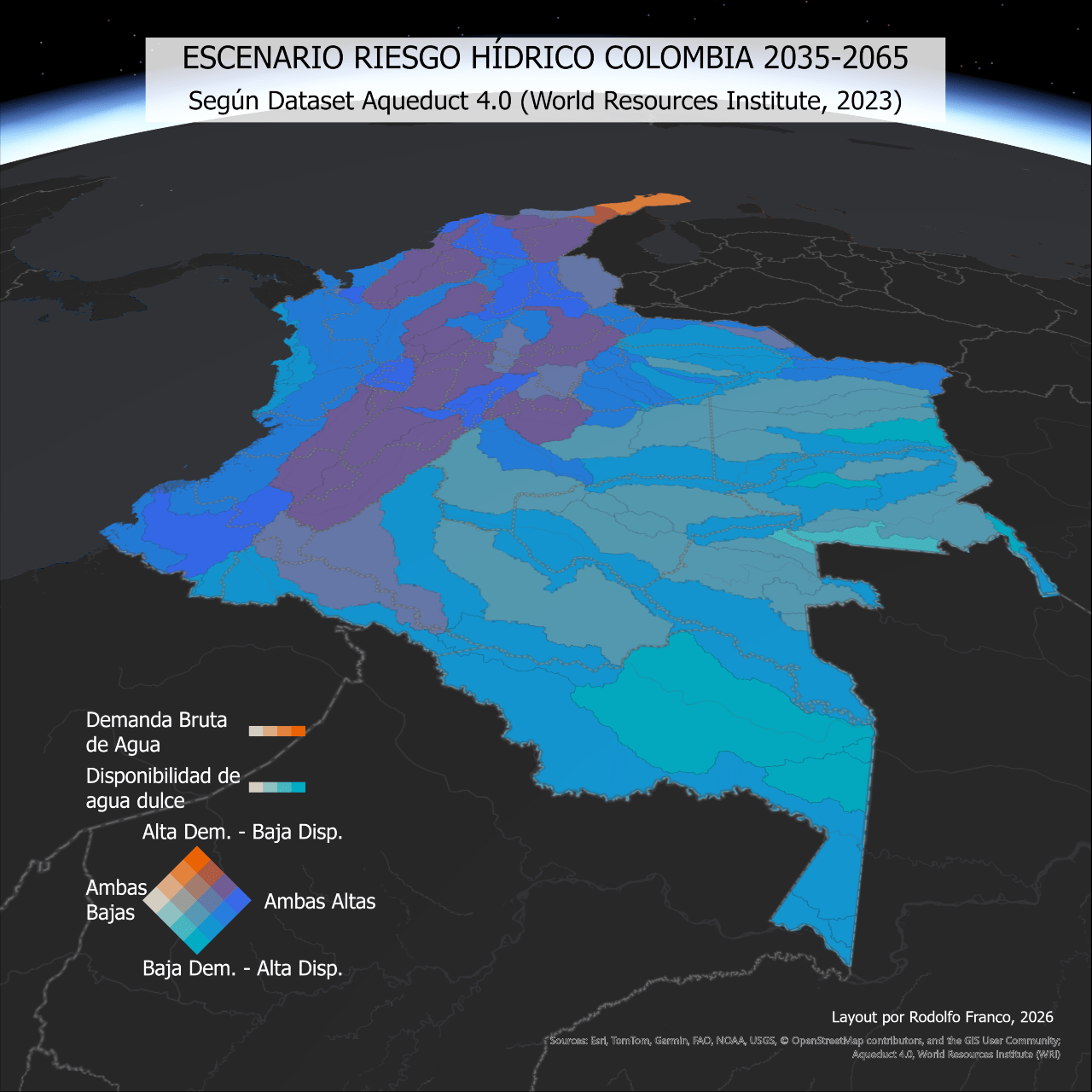

SIMBOLOGÍA COLORES BIVARIANTES
Esta simbología permite establecer una relación cuantitativa entre dos variables mezclando colores graduados para cada variable.
Ejemplo en ArcGis Pro:
SIMBOLOGÍA COLORES SIN CLASIFICAR
Es una simbología similar a la de color graduado, pero sin clases o rangos.
Ejemplo en ArcGis Pro:
SIMBOLOGÍA DOT DENSITY
La simbología dot density dibuja las figuras con un relleno de puntos en una cantidad proporcional a uno o varios de sus atributos.
SIMBOLOGÍA MAPA DE CALOR
La simbología mapa de calor genera gradientes de color en función a la densidad de elementos puntos de una capa.

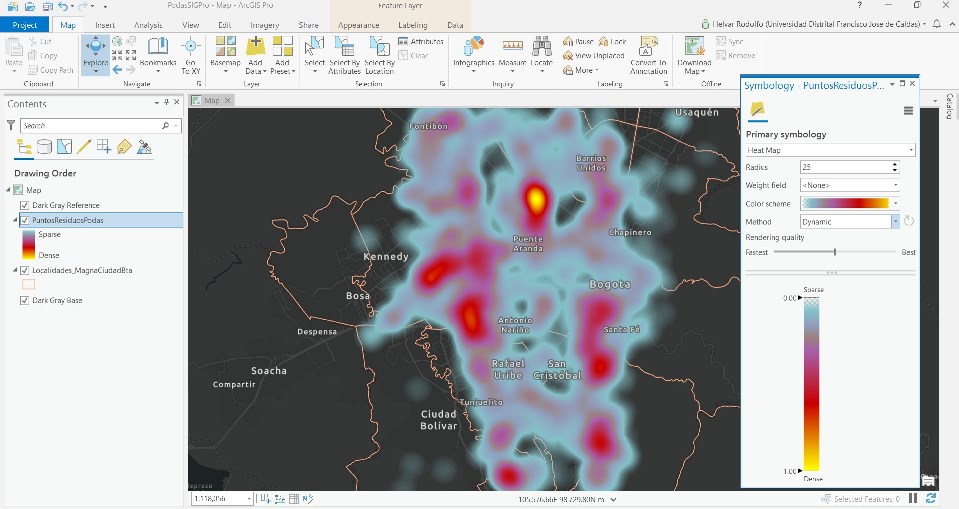

Ejemplo en ArcGis Pro:

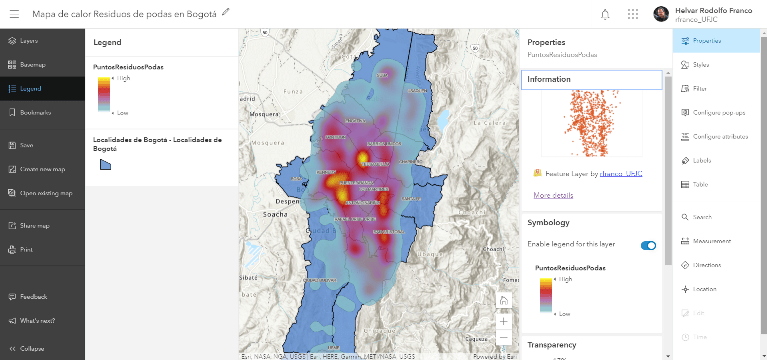

Ejemplo en ArcGis Online:
SIMBOLOGÍA CHARTS (GRÁFICOS)
Esta simbología genera gráficos de pastel, barras y columnas o apilados en función a valores de atributos de los elementos de una capa.
Ejemplo en ArcGis Pro:
SIMBOLOGÍA SIMBOLO GRADUADO
En la simbología símbolo graduado, como su nombre lo indica, se generan símbolos cuyo tamaño varía en función a un valor de atributo de cada figura. Cuando la capa es poligonal aparece un símbolo sobre cada elemento, en el caso de capas lineales o puntuales, serán los mismas líneas o puntos originales las que variarán de tamaño.
Ejemplo en ArcGis Pro:
Ejemplos en ArcGis Online:
SIMBOLOGÍA SIMBOLOS PROPORCIONALES
En la simbología de símbolos proporcionales también se generan símbolos que varían su tamaño en función a un valor de atributo de las figuras, pero no se generan clases o rangos.
Ejemplo en ArcGis Pro:
AGREGACIÓN CLUSTERING
El clustering es un tipo de agregación de elementos puntuales mediante símbolos que graduarán su tamaño en función a la cantidad de figuras que agrupen.
Ejemplo en ArcGis Pro:
Ejemplo en ArcGis Online:
AGREGACIÓN BINNING
El binning es un tipo de agregación de elementos puntuales mediante contenedores o bins. También es dinámico y similar a la clusterización, pero hay más certeza de cuáles figuras y cuantas caen en cada contenedor.
Ejemplo en ArcGis Pro:
GUARDAR SIMBOLOGÍA
La simbología de una capa se puede preservar como archivo layer. En el caso de ArcGis Pro se almacenará como formato .lyrx.
Ejemplo en ArcGis Pro:
VEA TAMBIÉN GUÍAS DE VISUALIZACIÓN DE DATOS:

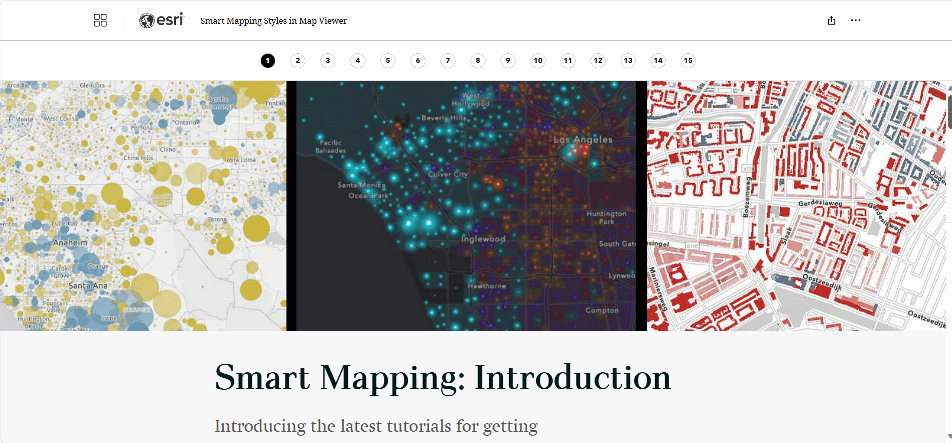

En este espacio ESRI ofrece una introducción y consejos para la generación de estilos para mapeo inteligente, de utilidad e impacto en el mapviewer de ArcGIS Online

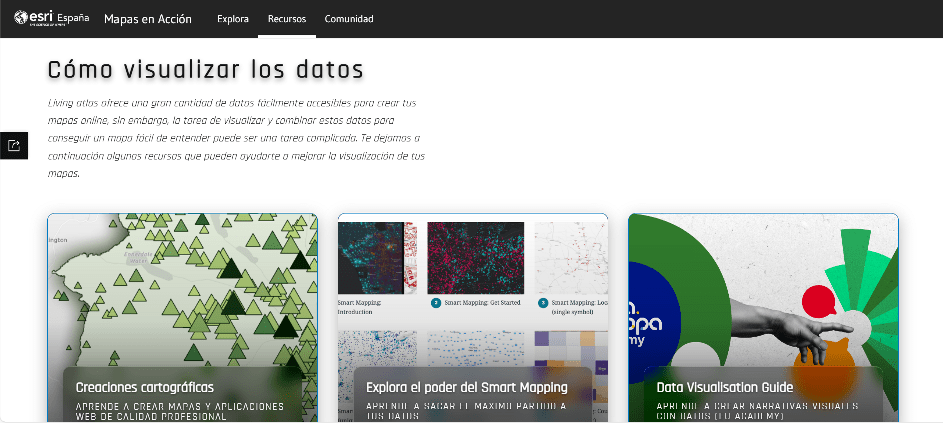

En este hub de Mapas en Acción de ESRI España se comparten recursos para visualización de imágenes y datos de Living Atlas of the World, su consecución y casos de inspiración
En la web https://datavizproject.com se encuentran muchas modalidades de visualización de datos que pueden servir de inspiración para infografías. Se incluyen muestras cartográficas y una colección de más de 100 ejemplos generados a partir de un mismo dataset

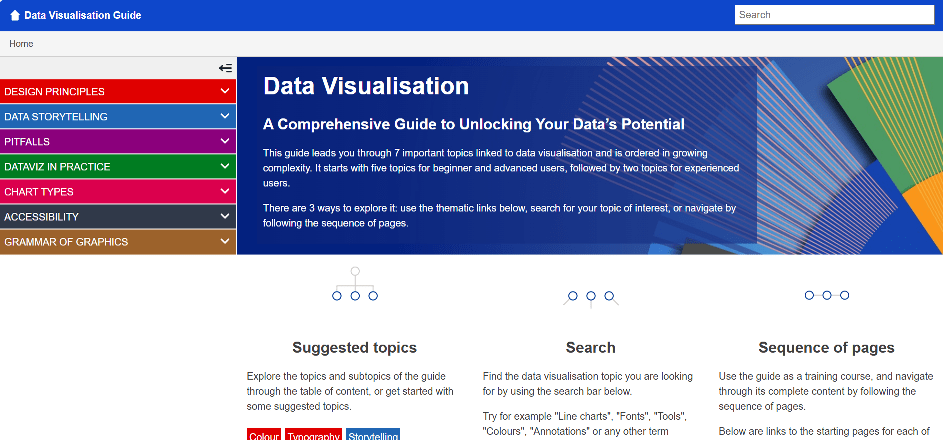

Portal de datos de la Unión Europea – Guía de Visualización de datos
Esta es una amigable guía del portal de datos de la Unión Europea que ofrece orientación sobre: teoría del color, tipografía, herramientas de visualización, formatos de datos, historias con datos (storytelling), anotaciones de texto, tipos de gráficos y problemas comunes en estadísticas y visualización (pitfalls).
