🧭 Mapas Base

Los mapas base o capas base son mapas o conjuntos de capas con elementos de referencia de un territorio y tal como su nombre lo indica muestran información base sobre la cual se desplegará luego información temática.

Ejemplo de plancha base IGAC escala 1:100.000. Se puede descargar AQUÍ

Los mapas base permiten identificar elementos en las categorías de construcciones, transporte, hidrografía, relieve y puntos geodésicos. También pueden mostrar vegetación, aunque no se traten de mapas de dicha temática. Puede haber mapas de referencia que incluyen otros elementos y hasta fondos satelitales u ortofotos. Entre más detallada sea la escala, serán así mismo más numerosos y detallados los objetos de referencia.

Convenciones mapas base IGAC escala 1:25.000

Como no poseen un tema específico, la simbología de los mapas base no llevan leyenda sino solo lo corresponde a convenciones. Sin embargo, habrá mapas temáticos donde algunos elementos del mapa base pasan de las convenciones a ser parte de la leyenda. Un ejemplo es un mapa de infraestructura vial donde los elementos de transporte se muestran en la leyenda ya que ese sería el tema del mapa.

En Colombia, la cartografía base vectorial del país es generada por el Instituto Geográfico Agustín Codazzi, IGAC, en escalas desde detalladas como 1:1000 y 1:2000, típicas para áreas urbanas, escalas 1:10.000, 1:25.000, 1:100.000 y hasta exploratorias 1:500.000.

A continuación, enlaces para la descarga de cartografía base vectorial del IGAC tanto en pdf como en Geodatabase, Shapefile y Geopackage:

Descarga de planchas base en pdf

Descarga de base vectorial en GDB, shp o gpkg

Además de los datos del IGAC, para algunas ciudades se puede recurrir también como capas base a los mapas de referencia que hayan generado entidades metropolitanas. Un buen ejemplo es el Mapa de Referencia de Bogotá que provee la Infraestructura de Datos Espaciales del Distrito Capital, IDECA en https://ideca.gov.co/recursos/mapas/mapa-de-referencia-para-bogota-dc

En software de Sistemas de Información Geográfica de escritorio y aplicativos online también es posible emplear mapas base como los que provee la compañía ESRI que facilita una suite que puede incluir según el programa hasta 24 alternativas de fondos. Otro mapa base online muy popular lo constituye OpenStreetMap, OSM, que es de carácter colaborativo y libre.

La siguiente es la ruta para la carga de mapas base en tres programas de ESRI:

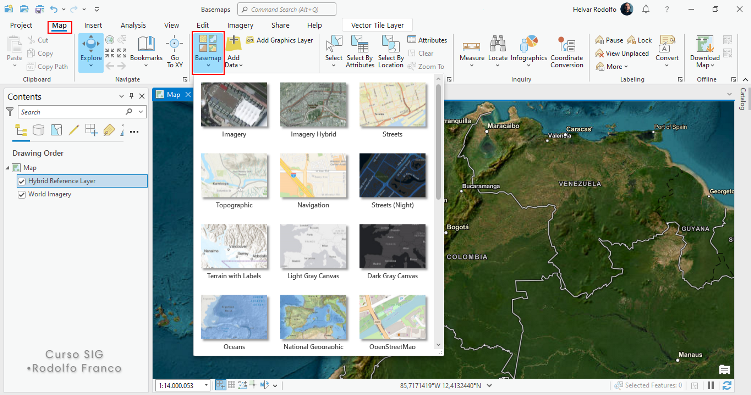

Ruta para agregar y/o cambiar mapa base en ArcGis Pro
Ruta para cambiar el mapa base en ArcGis Online

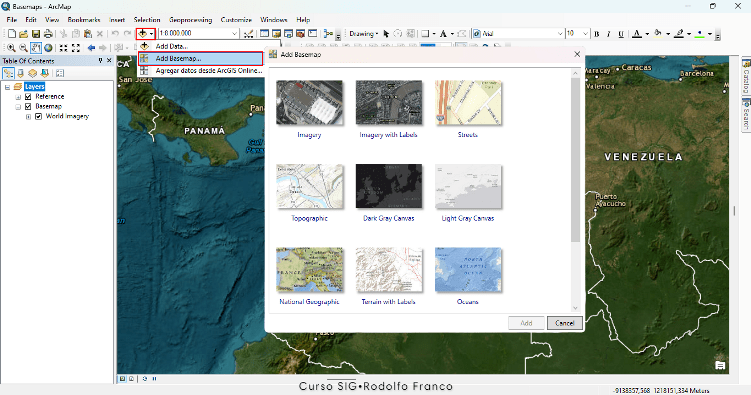

Ruta para agregar mapa base en ArcGis Desktop

Los créditos de las capas base que se usen en cualquier cartografía deben estar reseñados en la sección fuentes del mapa. En el caso de mapas base online la atribución se despliega automáticamente en el mismo mapa:

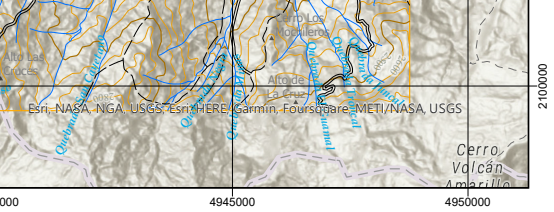

Ejemplo de atribución o créditos de un mapa base de ESRI

En el siguiente video se muestra cómo se pueden reubicar los créditos de un mapa base online de ArcGIS Pro:

Además de la suite de mapas base para los softwares de ESRI existe una amplia variedad de mapas base gratuitos que están disponibles en aplicativos que usan librería Leaflet a partir de la extensión Leaflet Providers. Una vista previa se puede consultar aquí
